DRM2-Plus

이중 전원 공급 장치가 있는 AJA 미니 컨버터용 3RU 랙 프레임

DRM2-Plus

Overview

Tech Specs

AJA 미니컨버터 소개

소개

AJA DRM2-Plus는 AJA 미니 컨버터를 전문적으로 장착하고 전원을 공급하기 위한 3RU 랙마운트 프레임입니다. 이 제품은 신호 변환 및 분배에 필요한 여러 AJA 미니 컨버터를 랙에 장착하고 전원 관리를 간소화하여 방송, 프로덕션 및 프로 AV 워크플로우를 간소화합니다.

이 랙 마운트 프레임은 12개의 표준 사이즈 미니 컨버터를 장착할 수 있으며, AJA FiDO fiber, HA5-Plus, Hi5-Plus, V2Analog 및 V2Digital 컨버터와 같은 소형 폼 팩터 컨버터를 최대 24개까지 설치할 수 있는 옵션이 있습니다. 또한 DRM2-Plus는 DANTE-12GAM과 같은 차세대 AJA 미니 컨버터를 최대 6대까지 지원합니다.

DRM2-Plus는 방송 및 라이브 이벤트와 같은 미션 크리티컬 애플리케이션에 적합한 이중화 전원 공급 장치(옵션)를 제공합니다. 또한 DRM2-Plus는 촬영 현장이나 세트장과 같이 주변 온도가 높은 환경을 위한 액티브 쿨링 페이스플레이트(옵션)를 제공합니다.

DRM2-Plus는 4가지 구성으로 제공합니다.

패시브 페이스플레이트, 단일 전원 공급 장치
패시브 페이스플레이트, 이중 전원 공급 장치
엑티브 페이스플레이트, 단일 전원 공급 장치
엑티브 페이스플레이트, 이중 전원 공급 장치

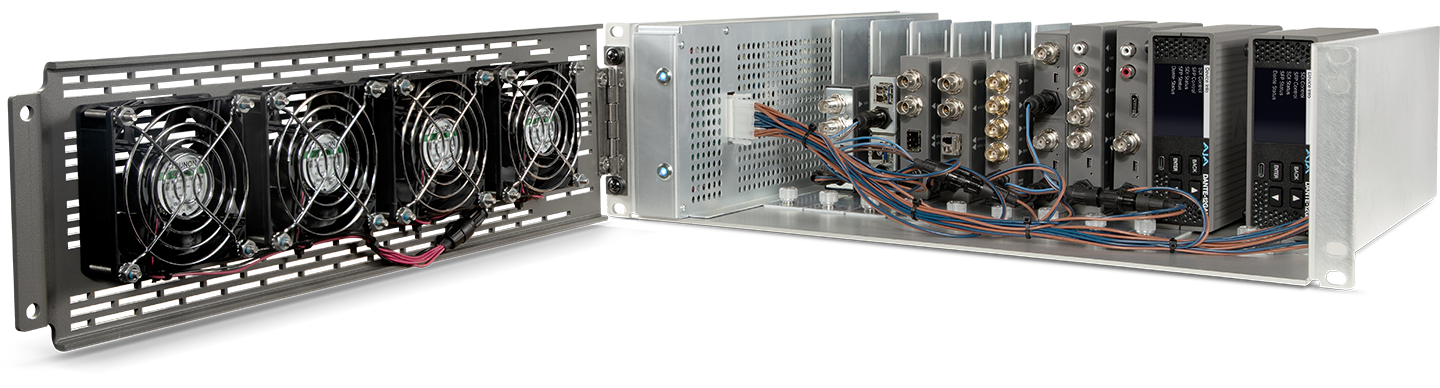

DRM2-Plus는 랙에서 분리하지 않고도 컨버터에 쉽게 접근할 수 있도록 힌지 방식의 전면 패널을 갖추고 있습니다. DRM2-Plus는 AJA 미니 컨버터를 보관, 전원 공급 및 관리하는 데 가장 적합한 솔루션입니다.

특징

모든 AJA 미니 컨버터에 맞는 12개의 장착 슬롯
DRM2-Plus에는 12개의 모듈형 캐리어 포함
DRM2-YC Y-케이블 옵션으로 DRM2에 캐리어당 2개씩 최대 24개의 소형 AJA FiDO 광 컨버터 설치
옵션으로 제공되는 액티브 페이스 플레이트는 주변 온도가 높은 설치에서 최대 냉각을 위해 4개의 팬 제공
편리한 접근을 위한 힌지형 전면 패널이 돋보이는 뛰어난 산업 디자인입니다.
미니 컨버터는 랙에서 프레임을 제거하지 않고도 설치하거나 제거할 수 있습니다.
옵션으로 제공되는 액티브 페이스플레이트에는 고온 환경에서 최대 냉각 성능을 제공하는 4개의 팬이 포함되어 있습니다.
13개의 +12V DC 조절 출력(전원 공급 장치에 직접 연결) – 컨버터용 커넥터 12개, 액티브 페이스플레이트용으로 1개 예약됨

7186-drm2_plus_video_1_YT-thumbnail copy

DRM2-Plus 소개 영상

이 영상에서 AJA 제품 관리자 Damian Horne은 AJA 미니 컨버터를 전문적으로 장착하고 전원을 공급할 수 있는 3RU 랙 마운트 프레임인 DRM2-Plus를 소개합니다.

DRM2-Plus는 AJA 미니 컨버터를 보관하고, 전원을 공급하고, 관리하는 데 가장 적합한 솔루션입니다.

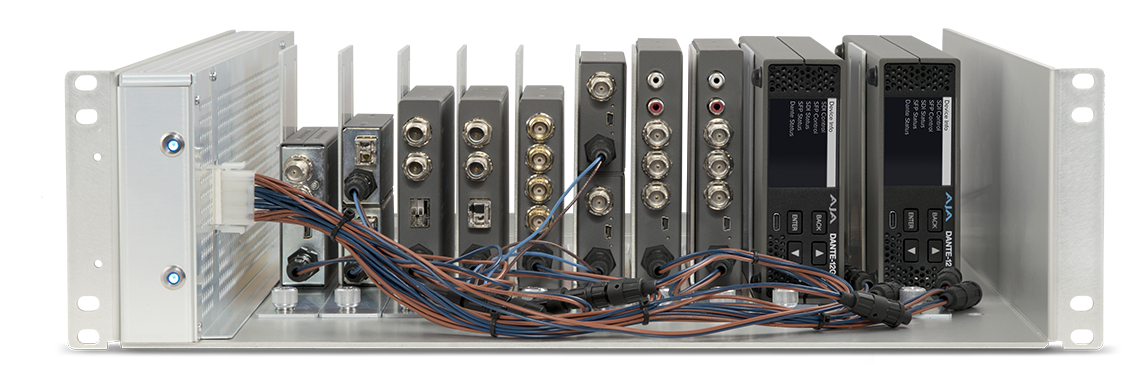

AJA 미니 컨버터를 위한 전력 및 공간

새로운 3RU 폼 팩터로 모든 AJA 미니 컨버터를 랙 마운트 섀시에 깔끔하게 장착할 수 있습니다. 모듈형 미니 컨버터 캐리어 마운트는 견고하고 사용이 쉬우며 섀시 전면 또는 후면에서 쉽게 접근할 수 있습니다. DRM2-Plus에는 12개의 캐리어가 포함되어 있으며, 추가 캐리어는 개별 또는 12팩 번들로 구매할 수 있습니다.

더 많은 일을 할 수 있는 파워

DRM2-Plus의 흥미로운 사용 사례는 다음과 같습니다:

최대 384개의 채널의 Dante 오디오 임베딩/디스임베딩
3G 또는 12G-SDI를 Fiber로 또는 Fiber를 SDI로 변환하는 48개 채널
2개의 GEN10과 10개의 3GDA 또는 C10DA를 활용한 최대 60개 채널의 HD 또는 SD 동기화 분배
4K HDMI를 12G-SDI로 또는 12G-SDI를 4K HDMI로 변환하는 12개 독립 채널
12개의 독립 스캔 변환 방식
12개의 독립적인 업/다운/크로스 컨버전 채널

DRM2-Plus 액세서리

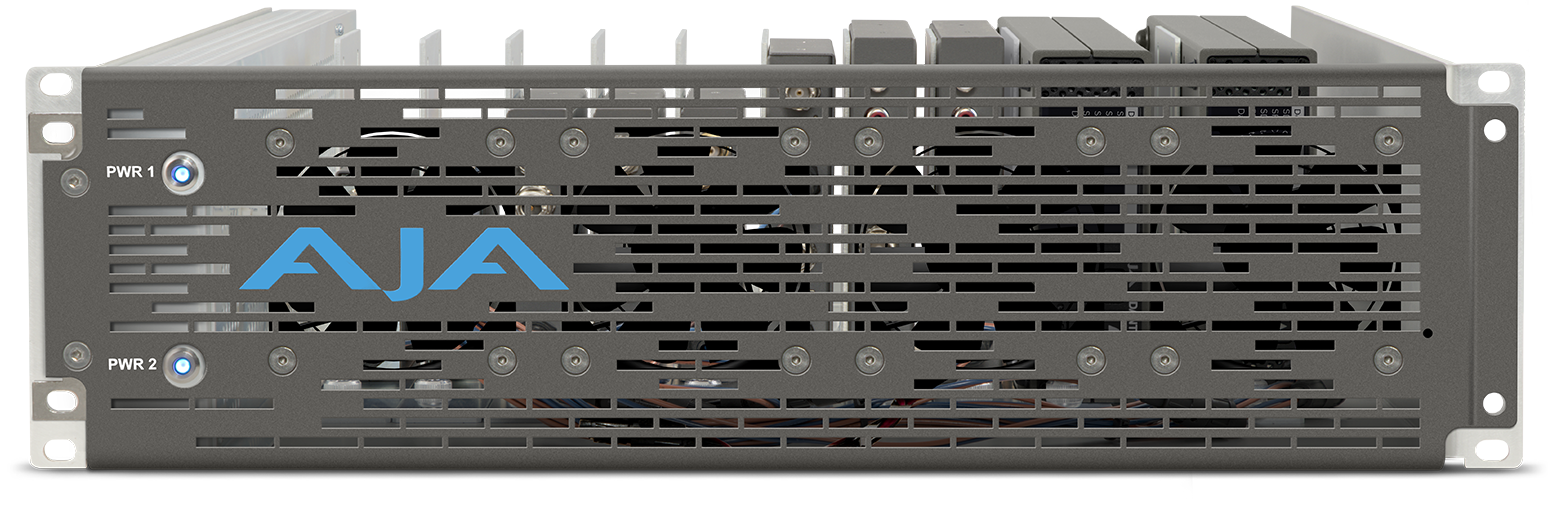

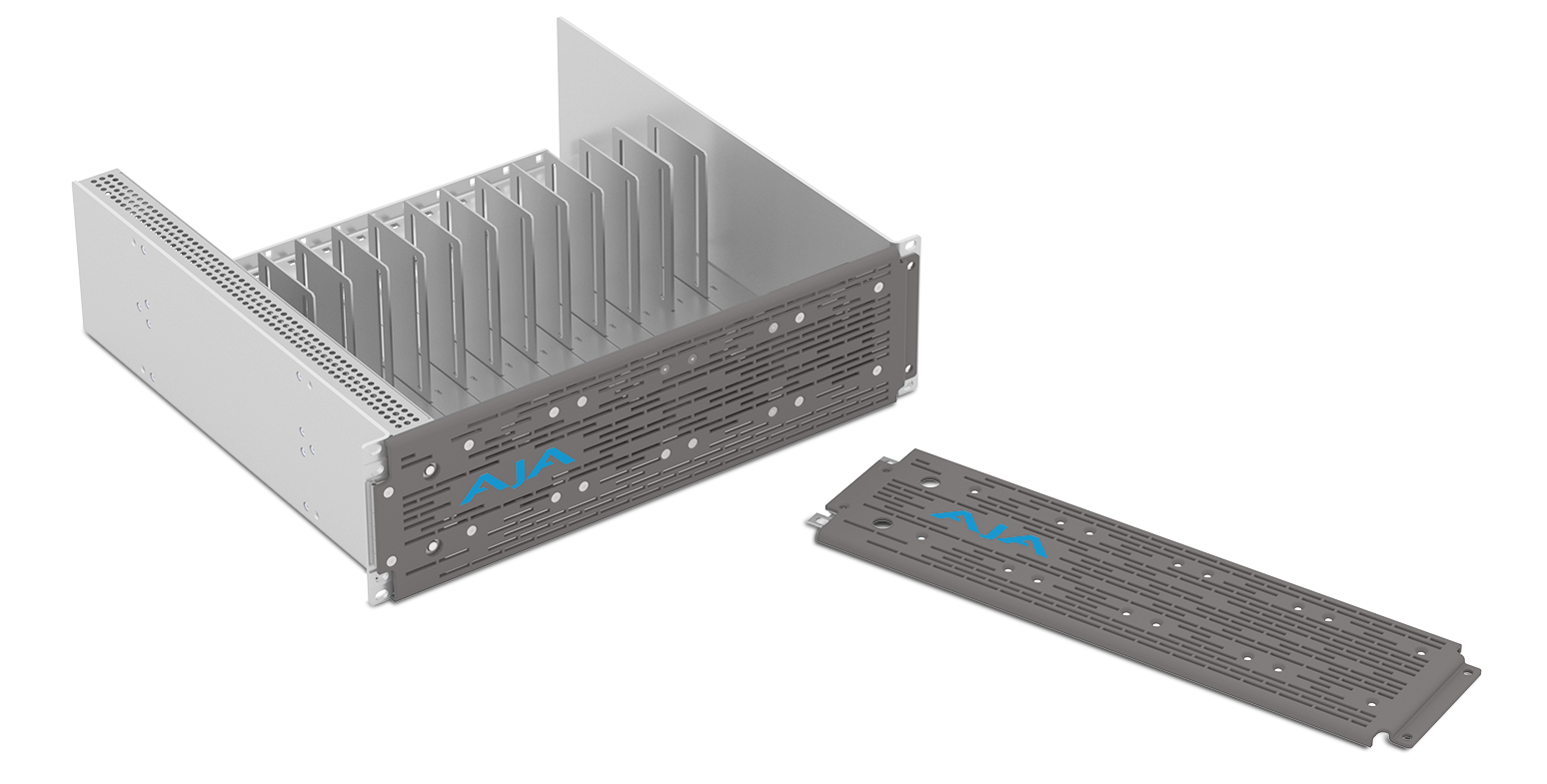

페이스 플레이트 옵션

DRM2-Plus는 패시브 냉각 페이스플레이트 또는 액티브 냉각 페이스플레이트로 제공됩니다. 액티브 팬 냉각 페이스플레이트는 고전력 소비 컨버터 또는 주변 온도가 높은 작동 환경에 적합합니다. 제작 요구 사항이 변경될 경우, 패시브 페이스플레이트를 액티브 버전으로 업그레이드할 수 있습니다.

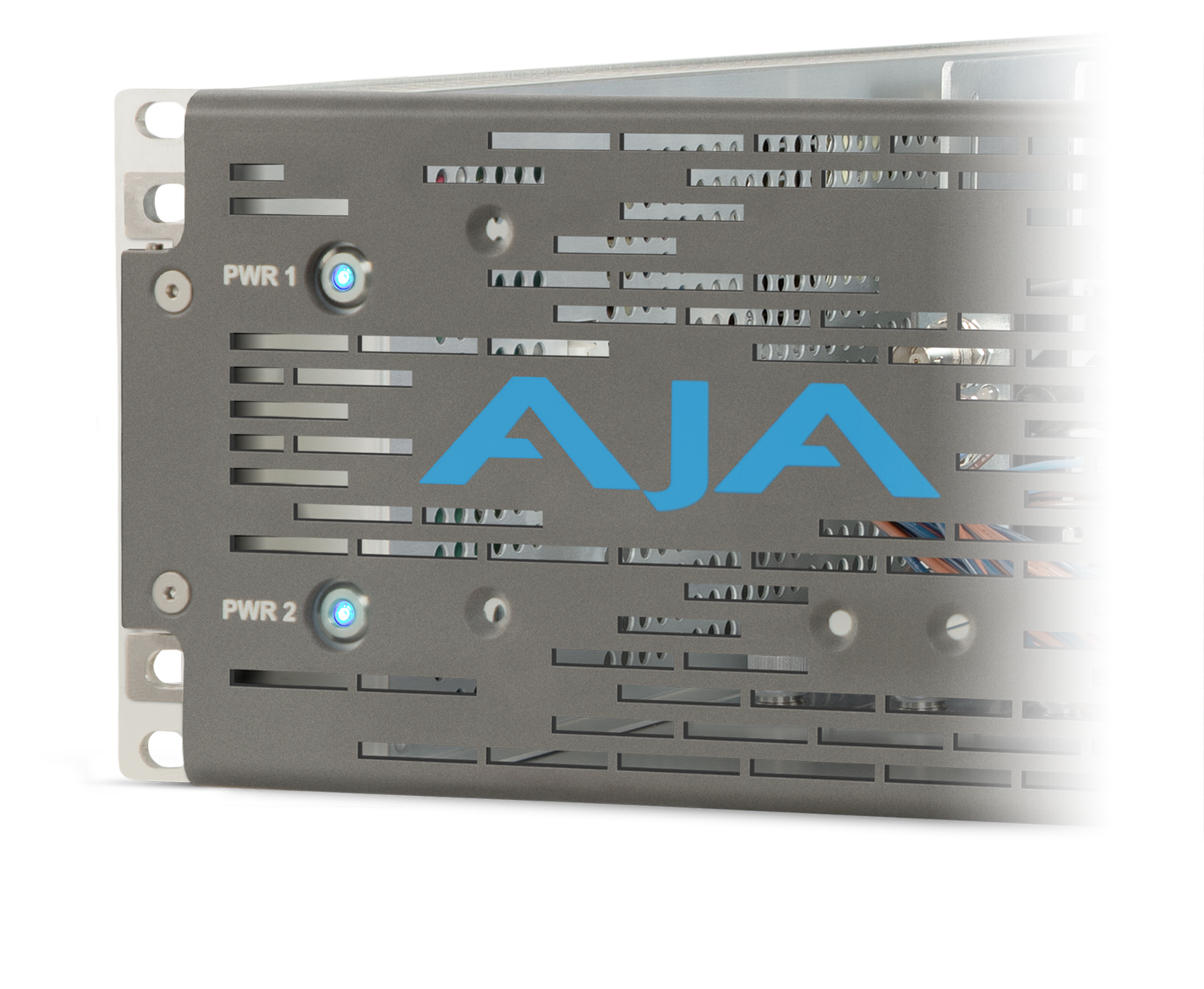

중복 전원 옵션

DRM2-Plus는 단일 전원 공급 장치 또는 이중 전원 공급 장치와 함께 주문할 수 있습니다. 이중 전원 공급 장치는 미션 크리티컬 방송 및 라이브 프로덕션에 필요합니다.

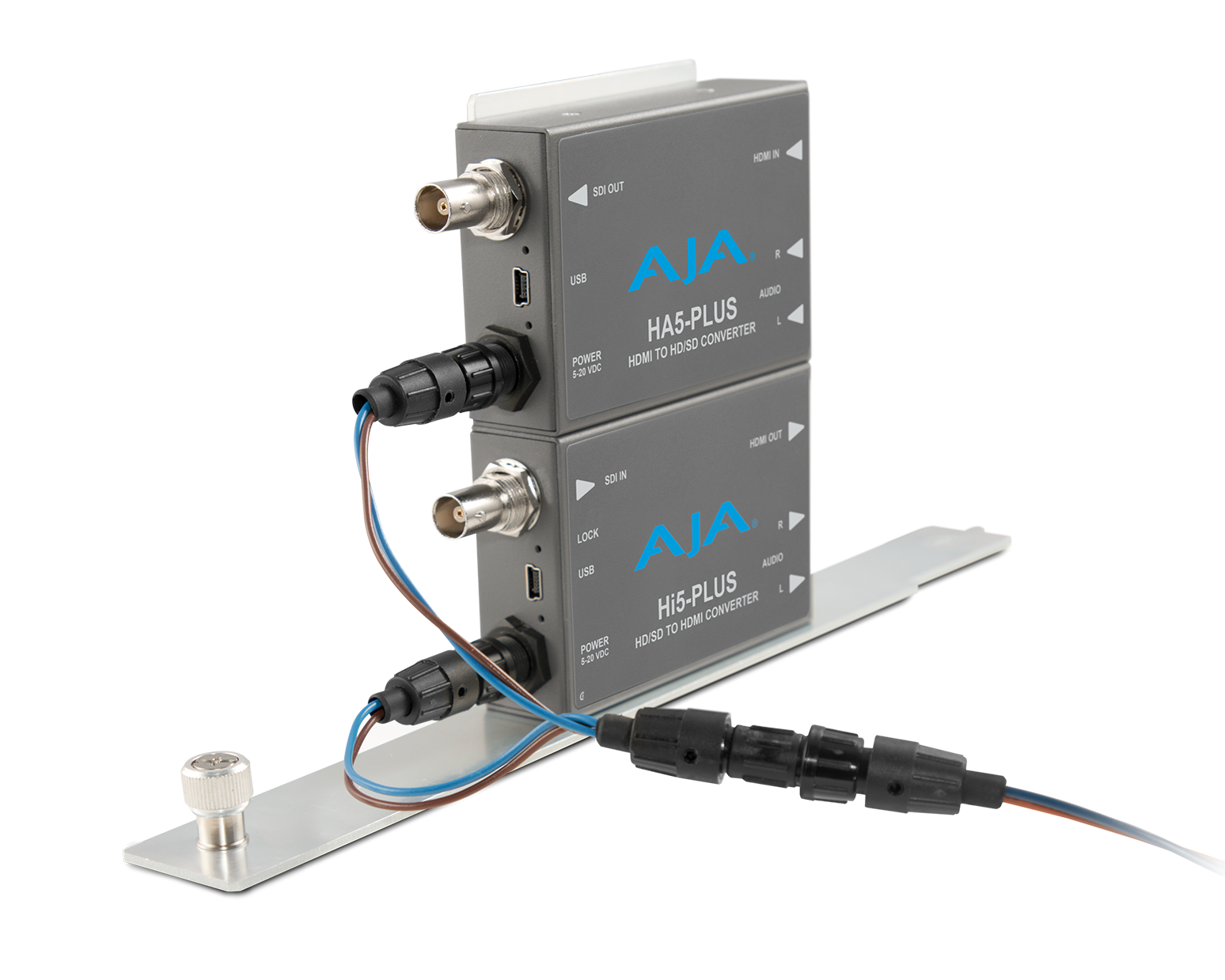

7074-drm2_plus_carrier_2_converters_1548px

DRM2-Plus용 FiDO 및 기타 소형 컨버터 전원 옵션

DRM2-Plus는 최대 288W의 전력을 공급할 수 있으므로, 단일 및 듀얼 채널 FiDO, HA5-Plus, Hi5-Plus, V2Analog 및 V2Digital 컨버터의 소형 폼팩터는 낮은 전력 소비와 작은 크기를 자랑하여 하나의 DRM2-Plus에 최대 24개의 소형 컨버터를 연결할 수 있습니다. 이 구성을 사용하려면 옵션인 AJA DRM2 Y 케이블인 DRM2-YC를 구매해야 합니다.

이러한 컨버터 밀도를 달성하려면 쌍당 1개의 Y-케이블이 필요하며, 별도로 판매됩니다.

차세대 미니 컨버터를 위한 전원 옵션

DANTE-12GAM과 같은 차세대 AJA 미니 컨버터는 표준 Mini-Con-X® 커넥터 대신 Mini-XLR 전원 커넥터를 사용합니다. 당사는 장치의 Mini-XLR 전원을 DRM2-Plus의 Mini-Con-X 연결 단자로 변환하는 어댑터 케이블(DRM2-PLUS-CX)을 제공합니다. AJA 차세대 미니 컨버터 6개를 사용하는 경우, 고객은 액티브 페이스플레이트에 전원을 공급하기 위해 (6)개의 Mini-XLR 커넥터와 (1)개의 Mini-Con-X 커넥터가 포함된 Mini-XLR 하네스를 주문해야 합니다.

Mini-XLR 하네스를 사용할 때, Mini-Con-X 커넥터를 활용하는 Mini-Converter를 추가해야 하는 경우 DRM2-PLUS-XC 어댑터 케이블을 사용할 수 있습니다.

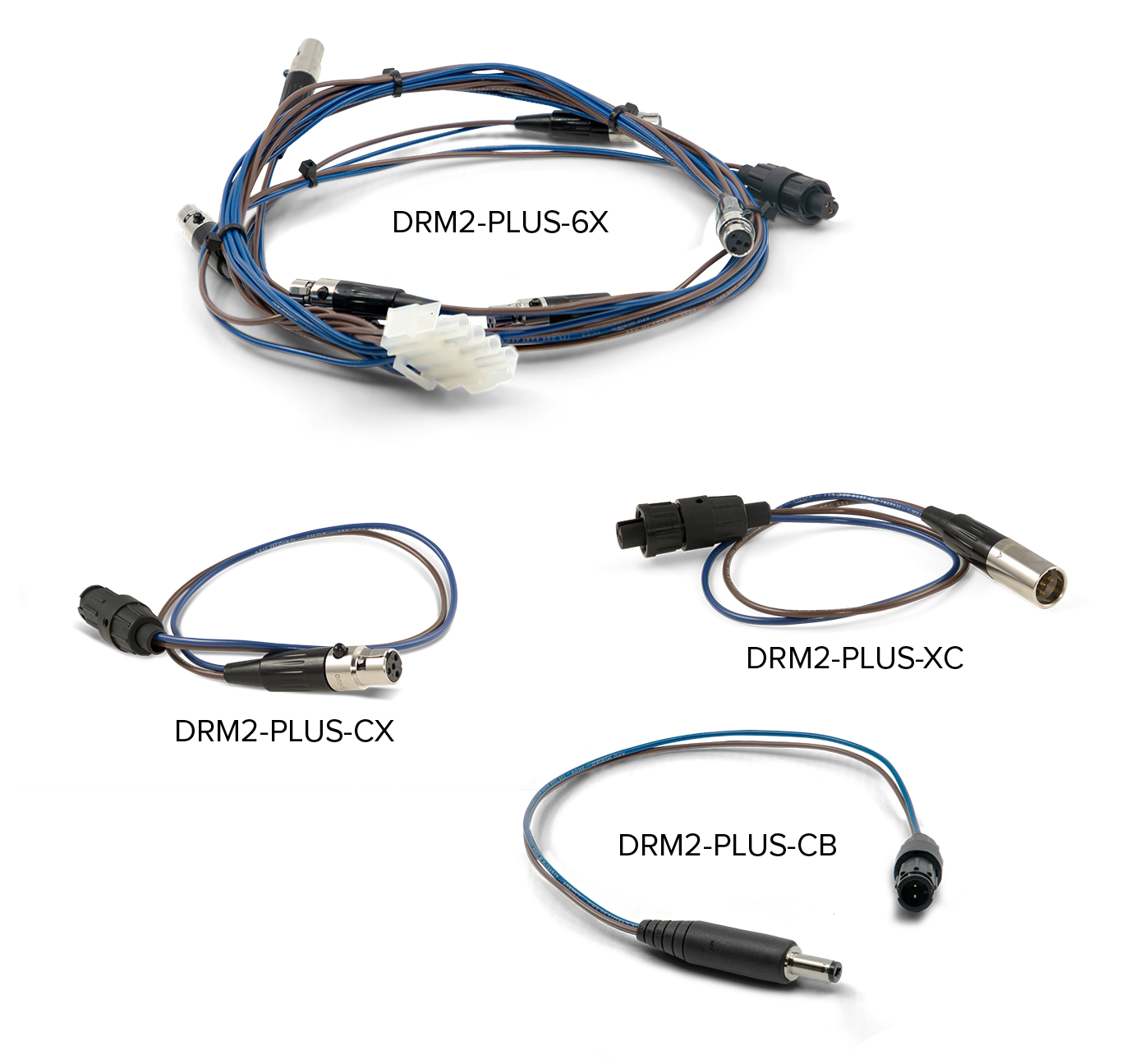

DRM2-PLUS-CX (Male-Mini-Con-X-to-Female-Mini-XLR power adapter cable 12″)
DRM2-PLUS-XC- (Male-Mini-XLR-to-Female-Mini-Con-X adapter cable, 12″)
DRM2-PLUS-CB (Male-Mini-Con-X-to-Male-Barrel adapter cable, 12”)
DRM2-PLUS-6X (Mini-XLR Harness)

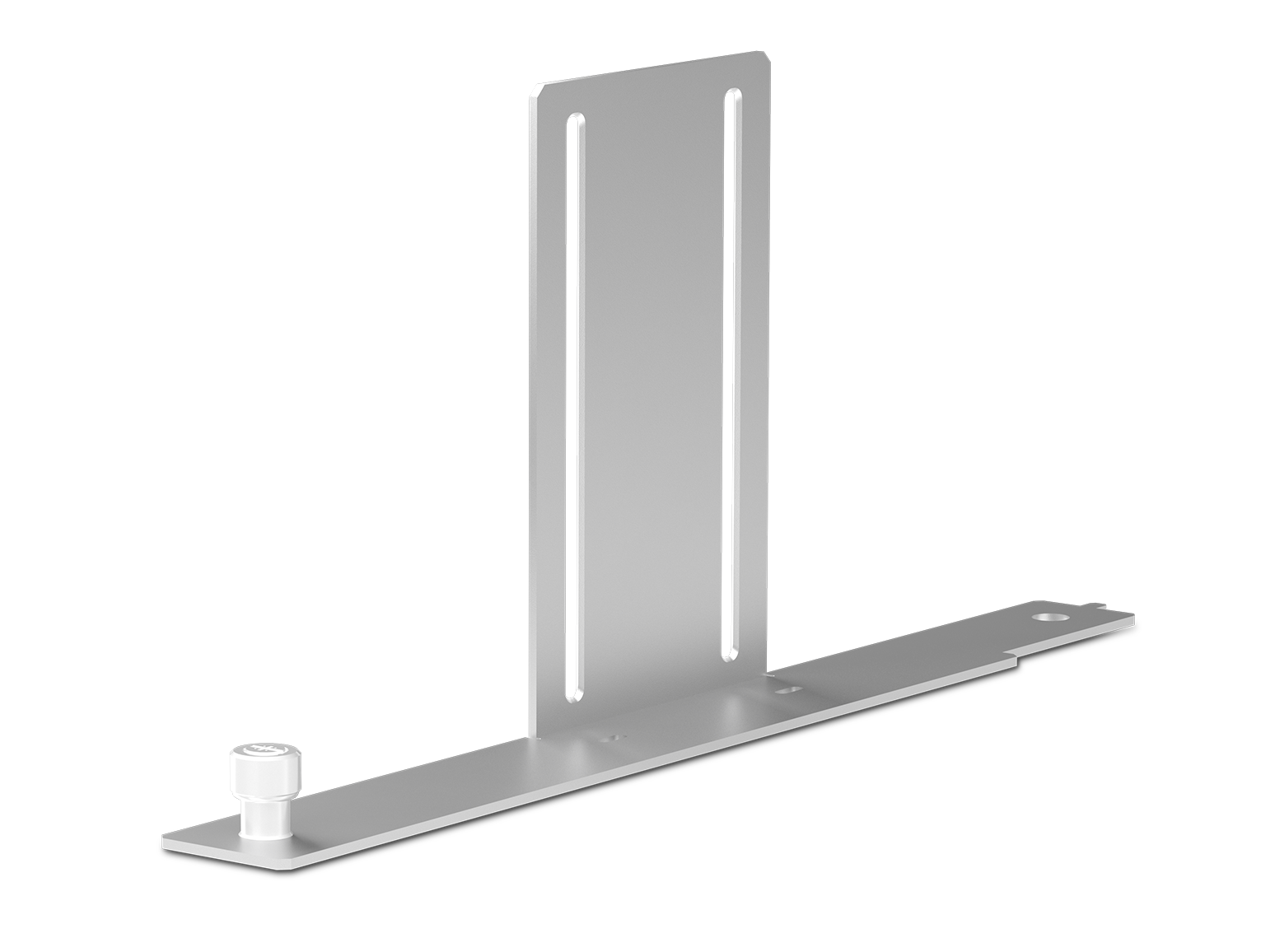

DRM2-Plus용 미 컨버터 캐리어

DRM2-Plus는 12개의 캐리어와 함께 제공되며, 추가 캐리어는 개별 품목 또는 12개 팩으로 별도 판매됩니다. 슬레드 측면이나 하단에 유연한 장착 지점을 제공하며, 가장 큰 차세대 컨버터부터 가장 작은 FiDO까지 다양한 크기를 지원합니다.

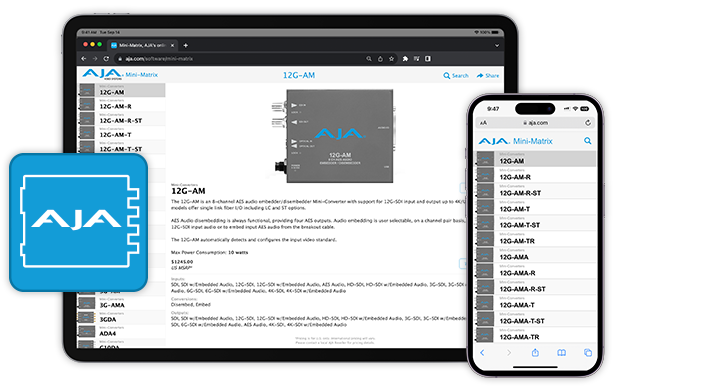

AJA 미니 매트릭스

AJA 컨버터, 라우터, 프레임 싱크로나이저, 오픈기어 카드 등 전체 제품군에 대한 정보는 Mini-Matrix에서 확인하실 수 있습니다. AJA 제품은 매우 다양하며, 이 리소스를 통해 언제 어디서나 어떤 상황에도 적합한 컨버터를 찾으실 수 있습니다. 각 제품에 대한 자세한 내용은 AJA 공식 웹사이트 링크를 통해 확인하실 수 있습니다
